贝士特电气丨从 “纸质图纸” 到 “动态数字档案”：电控柜数字化交付的核心价值

发表于：2026.01.12

在项目最终审计或后续改造时，最令工程师崩溃的莫过于发现手中的“竣工图纸”与现场设备实物严重不符——一个后期增加的传感器未在图上体现，一处根据现场条件修改的走线未被记录。这种 “图纸谎言” 不仅使维护、扩容工作困难重重，更可能在严格的项目审计中因“交付物不实”导致巨额扣款，损害企业信誉。究其根源，在于传统的竣工图更新依赖于人工记忆和事后补录，在复杂的现场调试与变更中极易遗漏。要确保“图物一致”，必须将竣工资料的生成从人工、后置、易错的模式，转变为自动、同步、可信的数字化流程。

传统方法的根本缺陷：依赖“完美记忆”的脆弱链条

在传统项目中，竣工图的产生流程通常是：现场调试工程师根据变更手动标记图纸 → 回办公室后凭记忆和笔记修改CAD文件 → 提交给客户。这个链条在每个环节都存在断裂风险：工程师可能遗忘某个小改动；标记的纸质图纸可能丢失；CAD绘图员可能误解标记。最终交付的图纸，已是一个经过多次“失真”的版本。

解决方案：构建“物理实体-数字孪生”的实时镜像系统

要杜绝不一致，必须在设备离开工厂前就冻结其“物理DNA”，并确保此DNA在后续任何变更中都被同步更新。

出厂前3D激光扫描——创建“毫米级精度”的初始数字孪生：

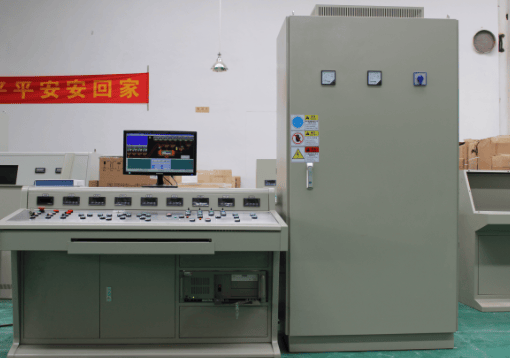

在电控柜完成所有厂内测试、准备发货前，使用高精度3D激光扫描仪对柜体进行全方位扫描。这个过程能捕获柜内每一个元器件、每一根线缆、每一个端子的精确三维坐标、型号与相对位置，生成一个不可篡改的、可视化的“点云”模型。
此模型与原始的电气设计软件（如EPLAN）项目文件进行智能比对与关联，自动生成一份 “制造一致性报告” ，确保出厂实物与设计完全吻合。
绑定唯一的“数字身份”二维码铭牌：
为每一台电控柜制作一个永久的、带有唯一编号的不锈钢二维码铭牌，牢固安装于柜体。
扫描此二维码，即可直接访问该柜体的专属数字档案页面。页面内不仅包含传统的PDF原理图、接线图，更关键的是包含基于3D扫描生成的“实景三维竣工模型”。维护人员可以在手机或平板电脑上360°旋转、缩放、透明化查看柜内任何细节，如同拥有“X光透视眼”。
现场变更的同步更新机制：
任何在现场进行的永久性修改（如增加备件、修改线路），必须遵循新流程：修改后，使用移动设备扫描柜体二维码，在数字档案中提交“变更申请”，附上修改处的照片和说明。授权工程师审核后，由后台专业人员更新三维模型与二维图纸，并生成新的版本号。确保数字孪生与物理实体持续同步。

建议：如何在下个项目中落地？

将“3D扫描数字交付”写入技术规范：在招标文件和技术协议中，明确要求供应商交付物必须包括 “基于出厂前3D扫描的实景三维竣工模型” 和 “唯一的二维码数字身份铭牌” ，并将其作为最终验收付款的必要条件。
投资于轻量化的模型查看工具：无需为每位工程师配备专业三维软件。要求供应商提供基于Web浏览器的轻量化三维模型查看链接，或可集成至公司现有EAM/CMMS系统的数据包。
建立基于数字孪生的维护规程：在企业标准作业程序（SOP）中规定，所有维护、检修工作，开工前必须先扫描二维码，在最新版的三维模型中确认设备结构与图纸。
选择具备数字化交付能力的伙伴：评估供应商时，考察其是否拥有3D扫描设备、相关数据处理能力和明确的数字化交付流程，这已成为衡量其是否属于“现代制造商”的关键标志。
